YC-3110新台式手动定位主要型号

YC-3110新台式手动定位主要型号

YC-3110多极磁环测量装置是新一代多极永磁体表磁测量设备,主要用于径向充磁多极永磁体(圆环或圆柱)包括每个磁极的峰值、角度、面积、宽度和半高宽。

产品详情
硬件功能
软件功能


设备简介

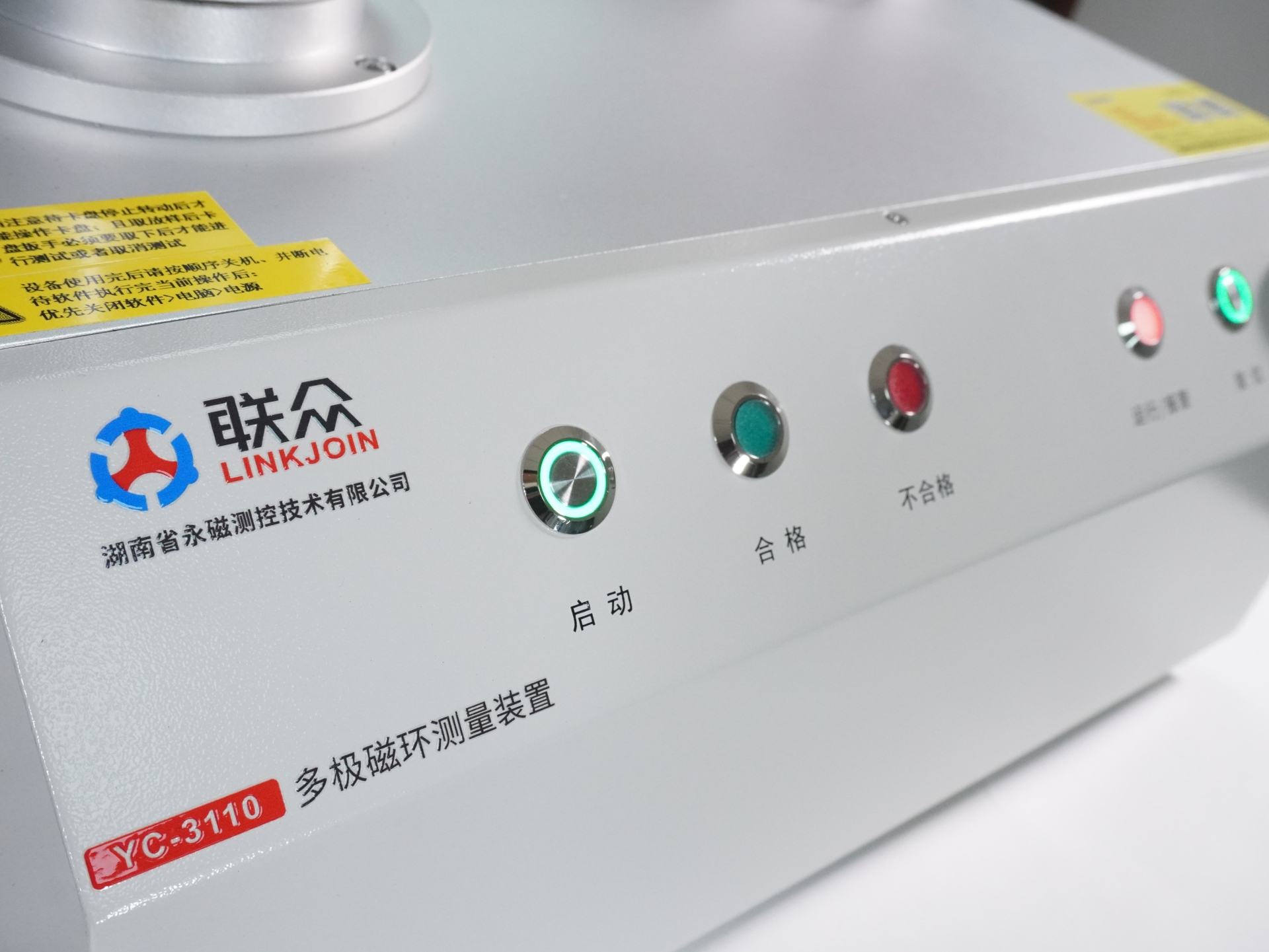

YC-3110多极磁环测量装置是替代YC-3110RMT机型:

提升在于:


1、全新软件,软件的响应速度和智能化大幅提升;
2、旋转控制提升,测量速度提升3倍;
3、测量稳定性与精度大幅提升,
4、数据分析力提升十倍。




新一代多极永磁体表磁测量设备,主要用于径向充磁多极永磁体(圆环或圆柱)包括每个磁极的峰值、角度、面积、宽度和半高宽。自动判断磁环的极数与磁极的极性,并对测试结果进行统计分析,计算每一个参数的最大值、最小值、平均值和标准差等,可绘制X-Y 曲线图、极坐标曲线图、三维曲线、FFT分析图。

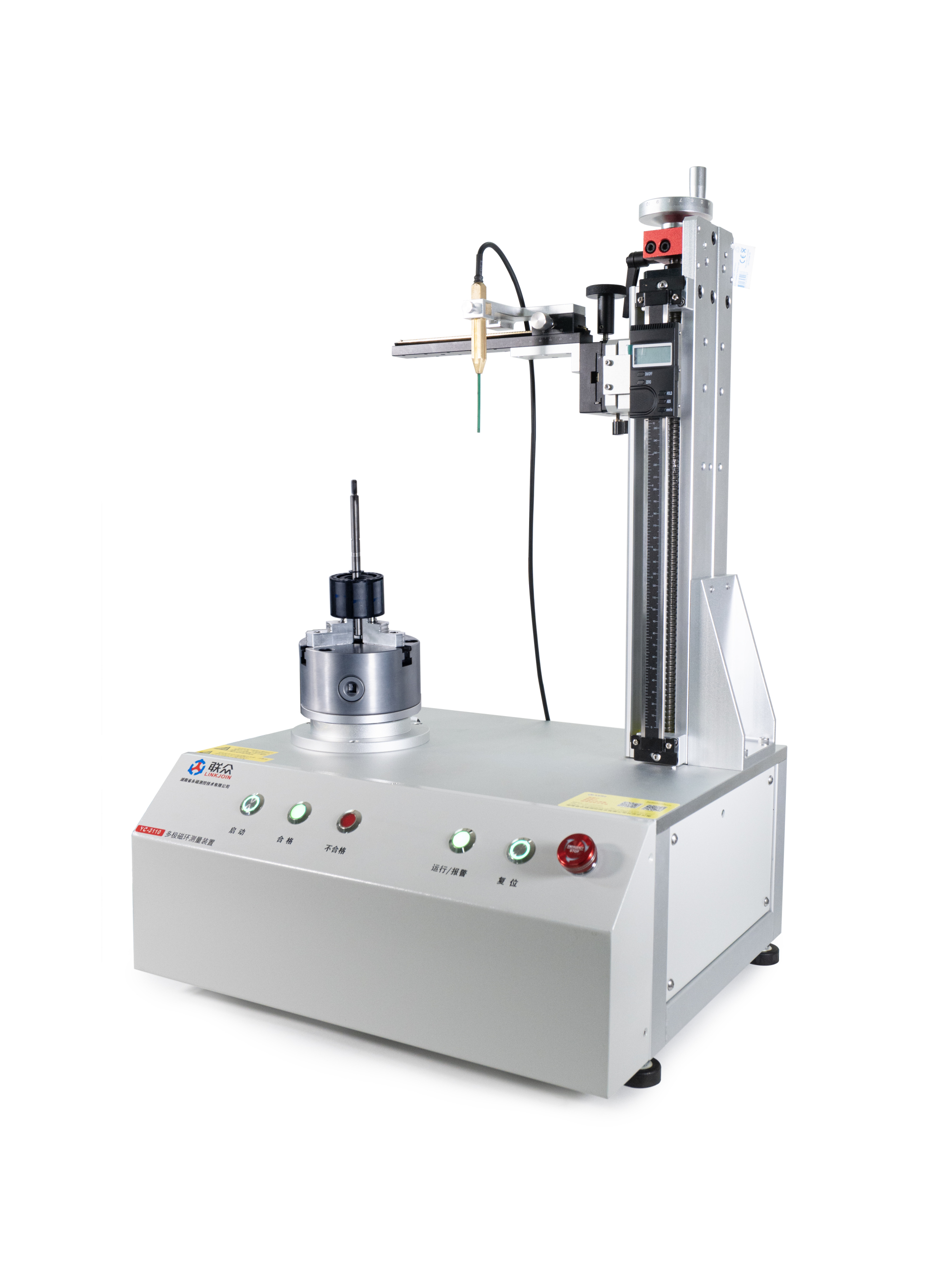

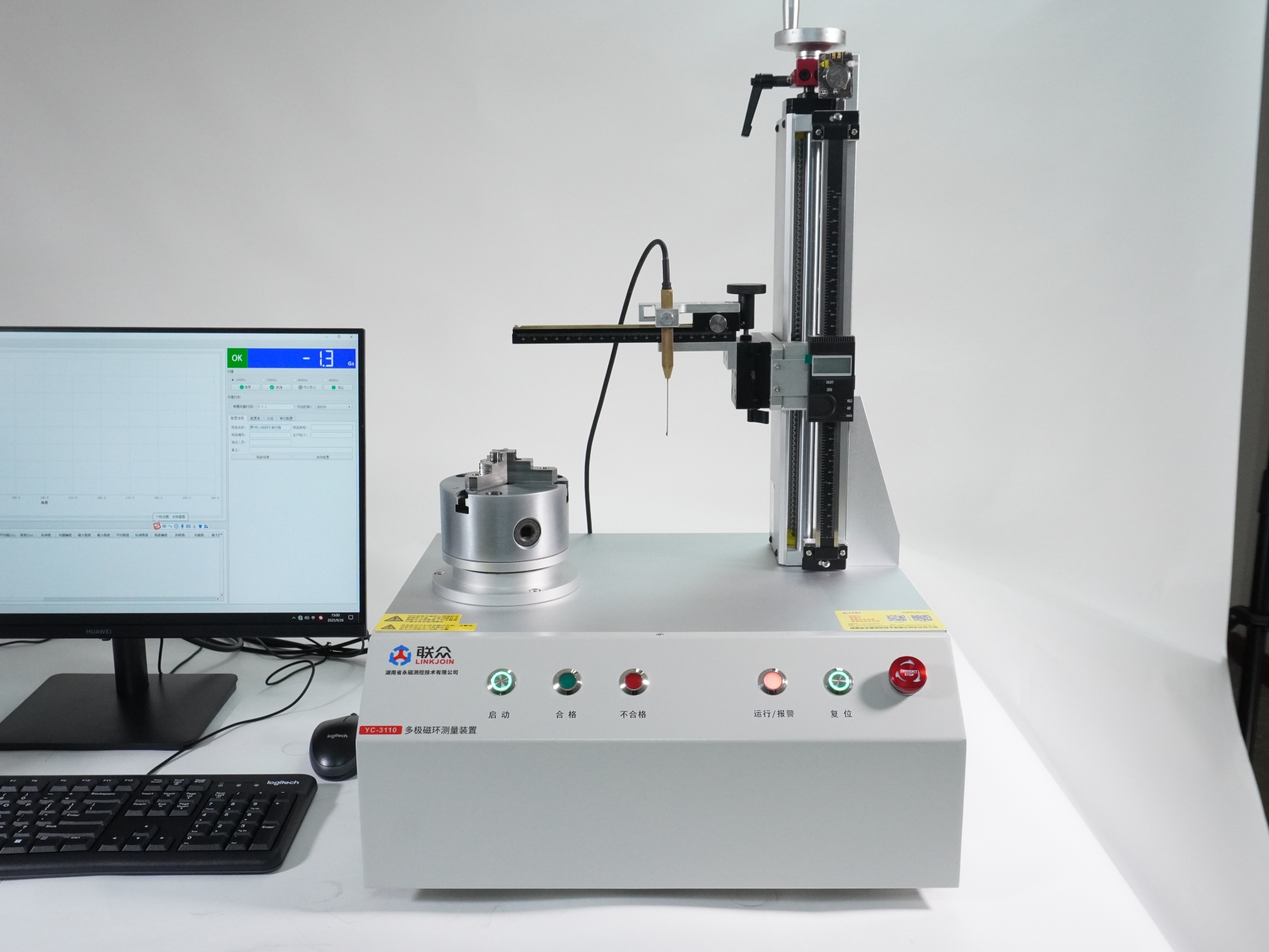

测试平台





技术参数

项目

指标
输入电源

AC 200~240V  50/60Hz  10A

外形尺寸

460mmx400mmx760mm (长 * 宽 * 高)

X单轴行程

125mm,手动调节

Y单轴行程

25mm,手动调节

Z单轴行程

300mm,手动调节

W旋转轴

角度分辨率0.01度,旋转同心度<=0.05mm

测试时间

最快5/圈

测量范围

测量圆柱形工件外表面磁场分布时:试样外径Φ5mm∽Φ90mm(转子可夹轴测量到200mm直径)、高度≤75mm

测量圆柱形工件内表面磁场分布时:试样内径Φ10mm∽Φ79mm、高度≤75mm

磁强计

量程

1KGs, 2KGs,4KGs,8KGs

测量精度

优于0.5%

测量参数

测量径向多极永磁体实时表磁波形,表磁的最大值、最小值、平均值,每个磁极的峰值、角度、面积、宽度、半高宽,波形的频谱分析。

A/D数据采集

16Bits,旋转分辨率:>36000 点/360 º;

测量结果重复度

优于1%(标准样品峰值均值);

测量软件

Windows 7运行环境,测量数据可以EXCEL形式保存在硬盘,可随时查询;
测量报告 XY坐标、极坐标、三维坐标和谐波分析




软件功能


⑴、测量软件可运行于Windows 7 操作系统下,符合Windows软件规范,操作直观简捷。

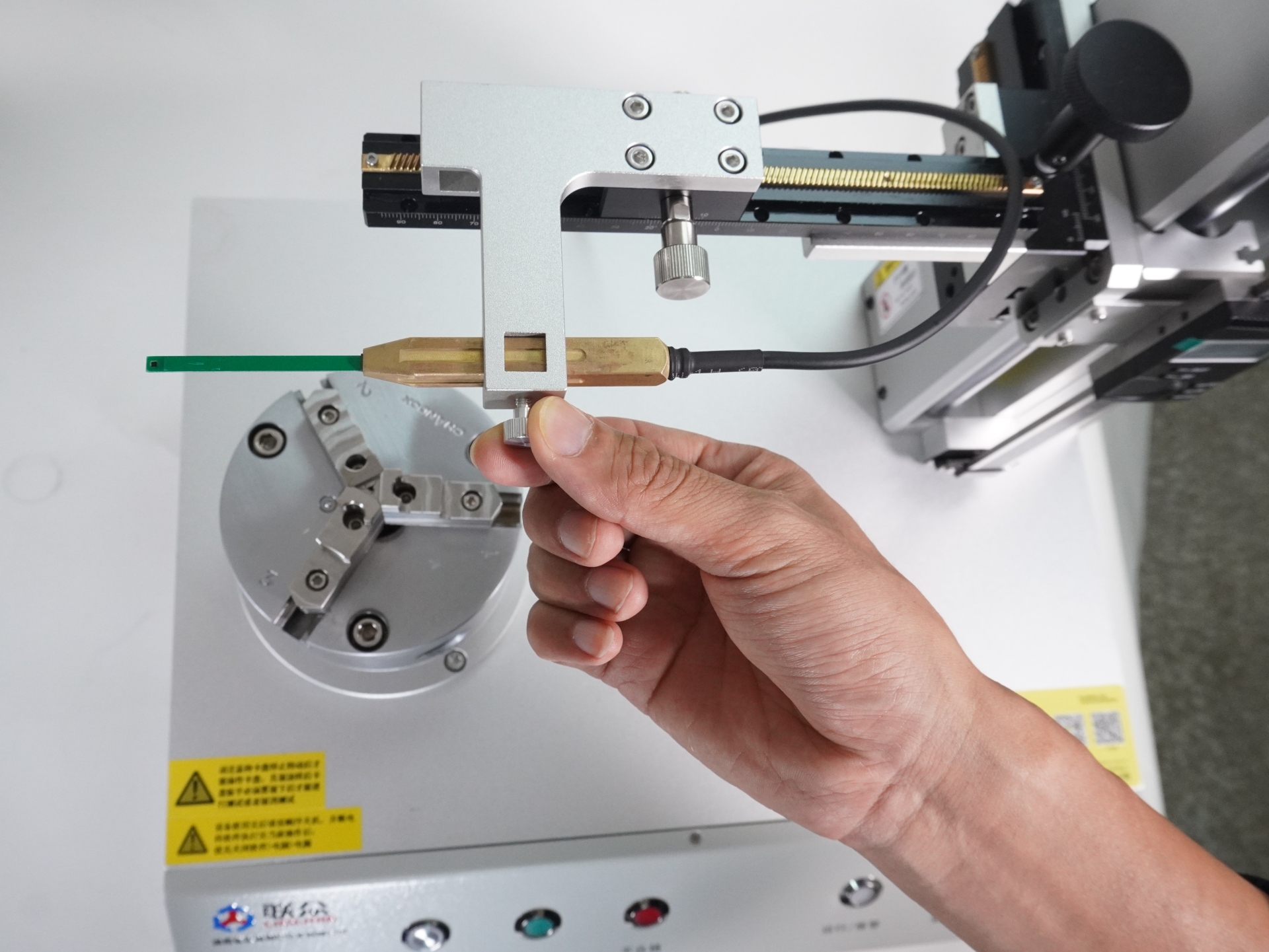

⑵、输入样品参数后,手动调节探头到指定位置,自动旋转测量结果。

⑶、测量软件内置FFT算法,可对测试波形进行谐波分析,可显示和打印波形频谱分析报告,并可输出每个谐波分量的幅度数据。

⑷、测量软件自动判断磁环的极数和磁极的极性。

⑸、测试结果包含每个磁极的峰值、角度、面积、宽度和半高宽。

⑹、测试结果包含每一个参数的最大值、最小值、平均值和标准差等。
⑺、曲线可动态跟踪并显示曲线上每一个点的坐标。

⑻、可将测试数据输出到EXCEL中,便于对测试结果进行分析。

⑼、可随意加入多条曲线对比,电机指定曲线可在界面隐藏。一次性多组曲线测量时,可挑选这一组曲线的几条曲线进行对比。

⑽、二维坐标中,鼠标可以任意框选想要放大的区域,任意放大,放大后一键回到原全览图。

⑾、三维曲线鼠标放置处显示角度值、磁场值和第几条曲线的序号,三维曲线有多种风格和视角的展现形式,图形可以360度旋转观看。界面有一键截图功能,可截选当时旋转角度的图形。

⑿、极坐标有对角波形对比显示对角波形峰值偏差。

⒀、有波动带分选功能,选取任意曲线做标准,选取上下指定范围做分选指标。




软件界面与图表

XY坐标曲线

极坐标曲线



三维坐标曲线
